Stromerzeuger mit Modell-Dampfmotor KD 40

Technische Daten:

Höhe ges.: 490 mm
Höhe vom Aufstellort: 420 mm
Breite: 240 mm
Länge über alles: 250 mm

Gesamtgewicht: 9 kg

Kolbendurchmesser: 40 mm
Kolbenhub: 48 mm
Kolben doppelt wirkend

Drehzahl: 500 Upm
Übersetzung zu Generator 1: 4,5

Steuerung mit Gegenkurbel auf Muschelschieber (äußere Einströmung) Frischdampfanschluß 6 mm, Abdampfanschluß 10 mm
Abwärmenutzung über Kondensator möglich

Maximale elektrische Leistung bei Sattdampf 3,0 bar: ca. 70 Watt (14 V 5 A) mittels Gleichstromgenerator erzeugt
Dampfbedarf: ca. 5 kg/h

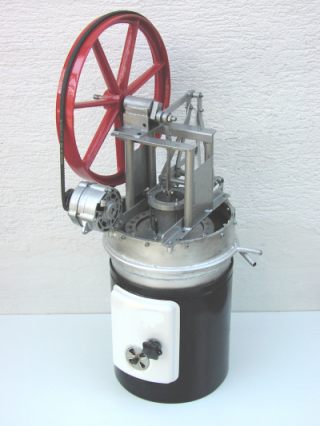

Das holzbefeuerte Stirlingmotor-Modell-BHKW

Als Verwendungsmöglichkeit bietet sich die Stromerzeugung im kleinen Rahmen aus nachwachsenden Energieträgern wie z.B. Holz an. Gleichzeitig ist Abwärmenutzung möglich.
Dieses Demonstrations- und Versuchsmodell kann relativ leicht nachgebaut werden.

Es ist eine Baumappe mit Zeichnungen, Beschreibungen und Bildern erhältlich.

Der Bau dieses Gerätes ist empfehlenswert für fortgeschrittene Stirlingfreunde mit der notwendigen Ausrüstung.
Auf Anfrage sind selbstverständlich auch fertige Modelle erhältlich, beispielsweise für den autarken Einsatz auf einer Berghütte.

Abmessungen (LxBxH): ca. 600x500x1070mm
Schwungraddurchmesser ca. 500mm
Gewicht: ca. 60kg (incl. Ofenunterteil)
Beheizung: nachwachsende Rohstoffe,z.B. Holz
Kühlung: Wasserkühler mit Zwangsumströmung für Möglichkeit der Abwärmenutzung
